Descrizione del SISTEMA
Struttura traviforme in c.a.v.

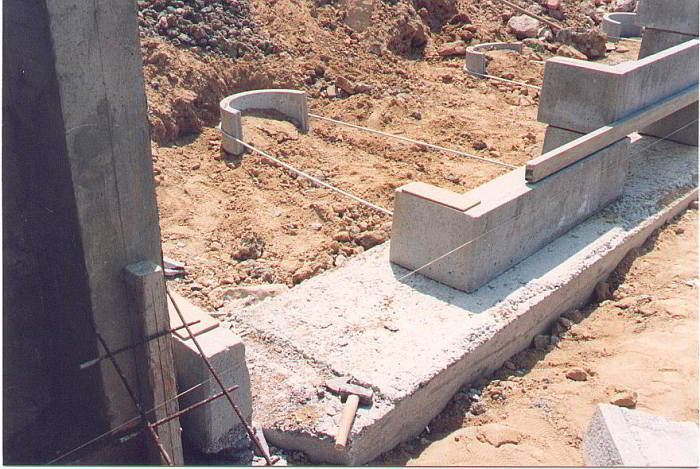

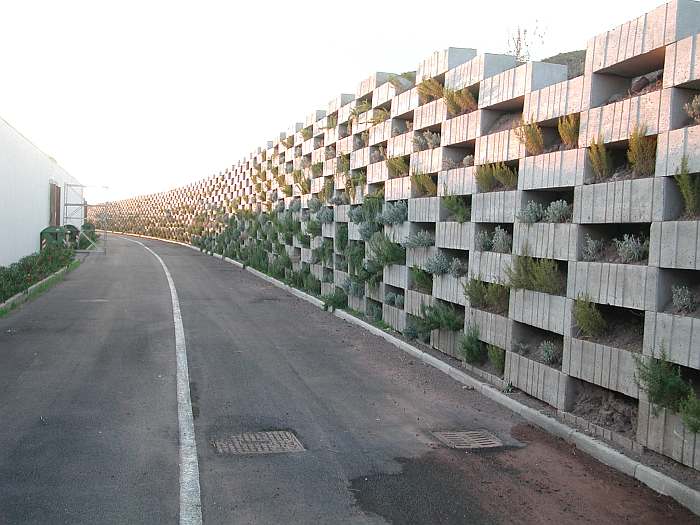

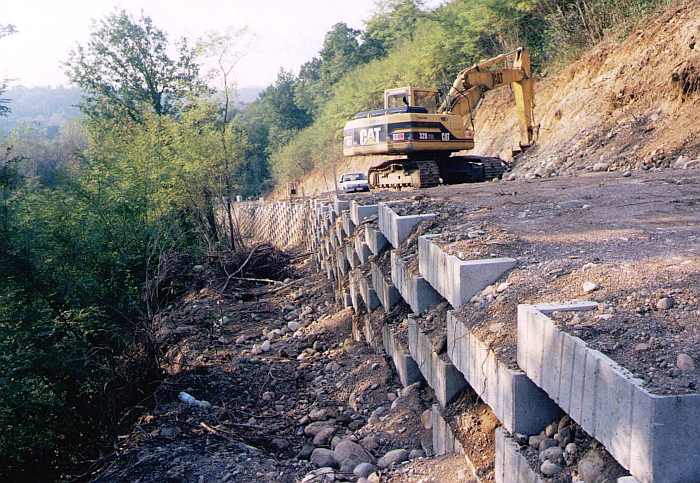

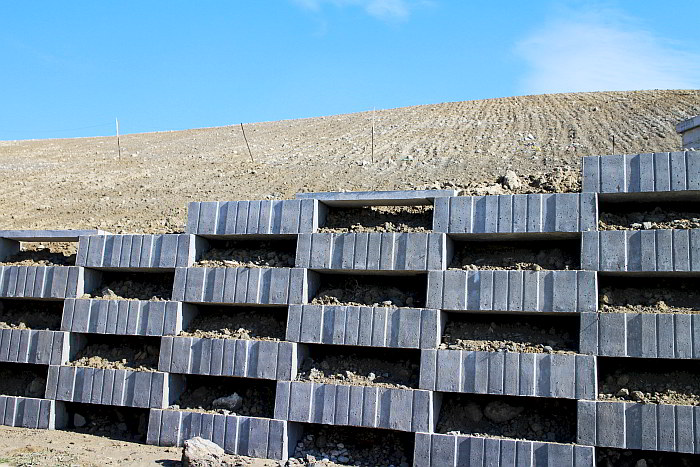

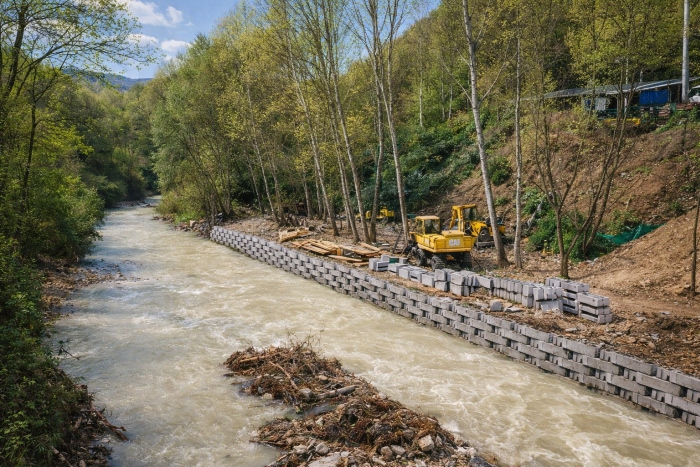

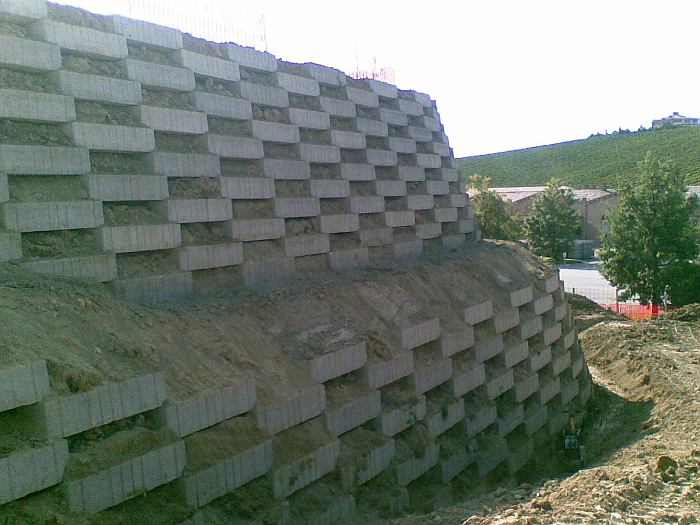

Gli elementi costruttivi della parete NEW sono costituiti da manufatti base in cemento armato a forma di L, da elementi di ancoraggio semicircolari e da fasce chiuse ad anello di collegamento fra i primi e i secondi. La costruzione del muro avviene strato per strato, versando e compattando il materiale di riempimento, quando possibile anche locale. Gli elementi intirantati assorbono le spinte orizzontali provocate dal terreno di riempimento; si forma così un corpo di "terra legata" che contrasta, a gravità, le spinte provenienti dalla scarpata o dal rilevato retrostante. Se utilizzata come da parete di sostegno le spinte interne si distribuiscono tra gli elementi di facciata e gli elementi posteriori di ancoraggio; nel caso di argini, valli paraslavine, antirumore ecc. vengono invece collegati direttamente gli elementi base, disposti specularmene sui due lati. La spinta verticale non viene trasmessa al terreno dagli elementi del muro, attraverso il terreno di riempimento: in genere non sono dunque necessarie fondazioni.
mail: info@allgeosrl.com
SOSTEGNO DI PARETI DI RIVESTIMENTO E/O DI MODESTA IMPORTANZA

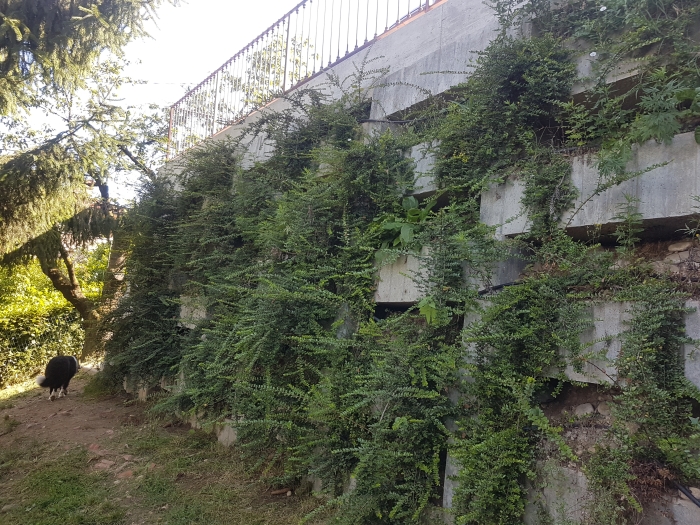

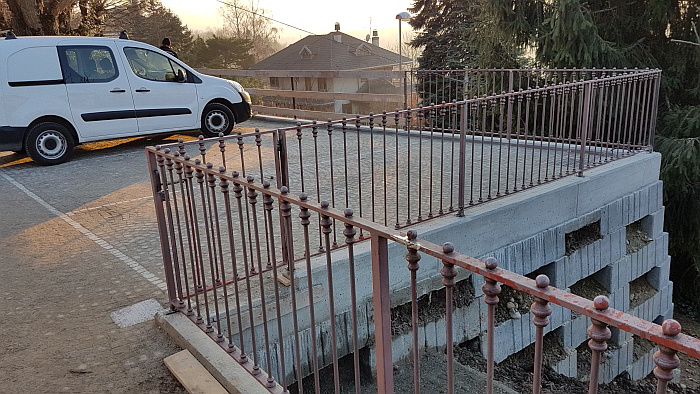

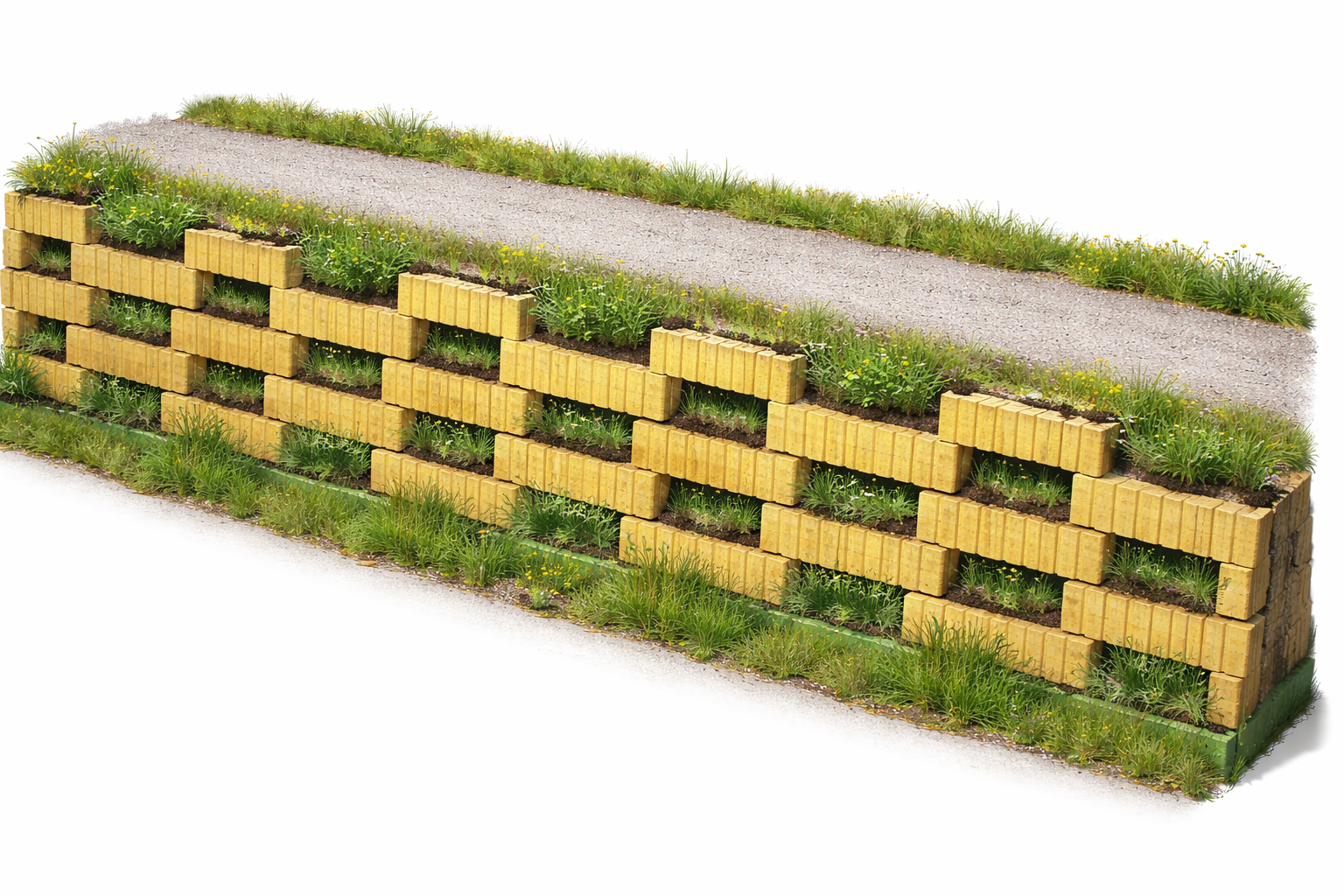

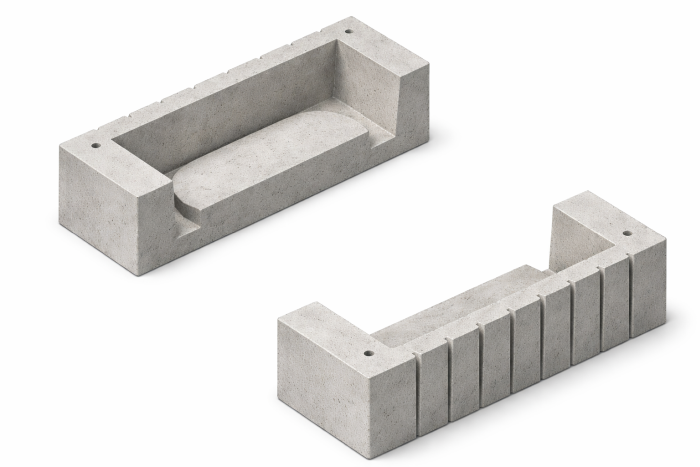

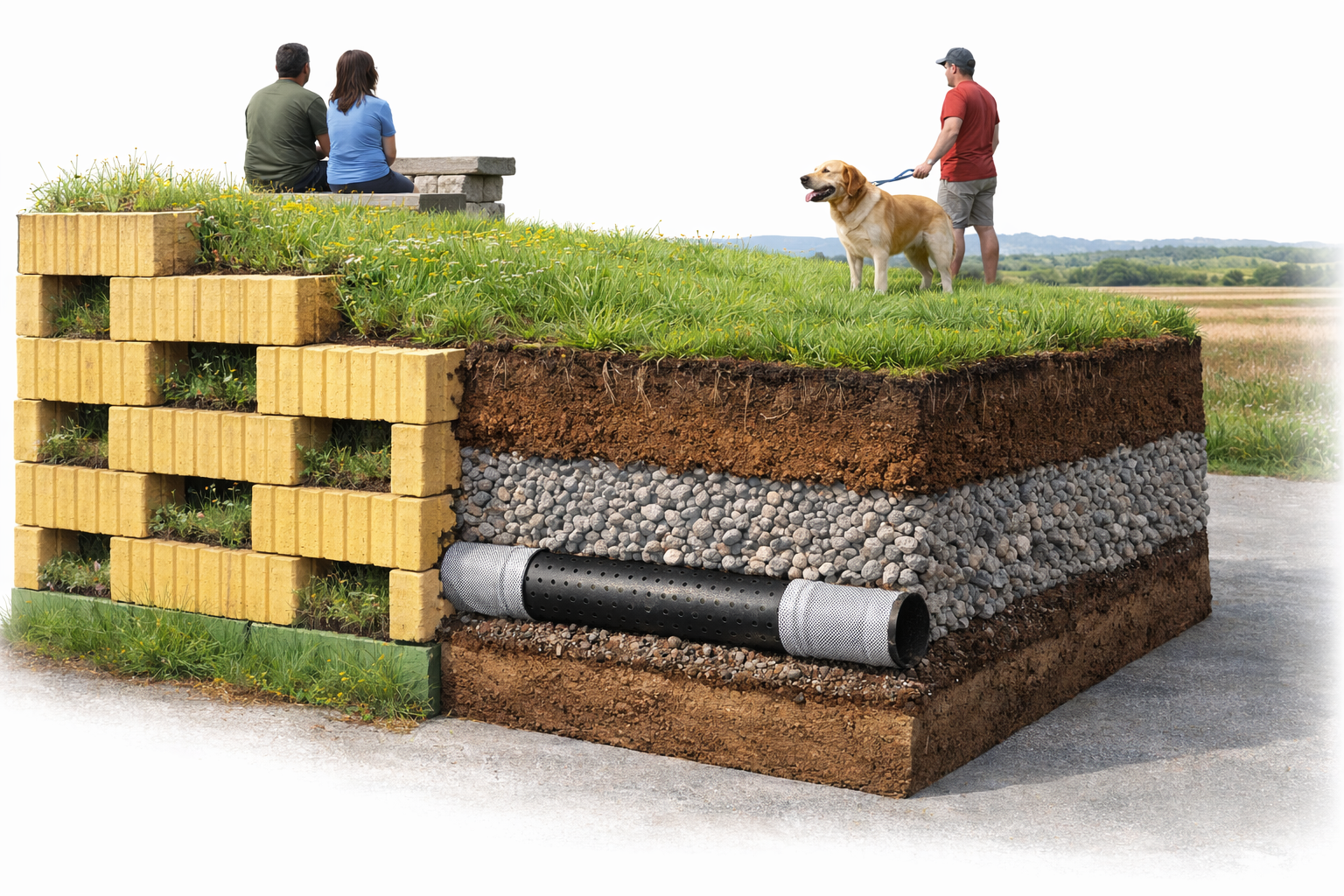

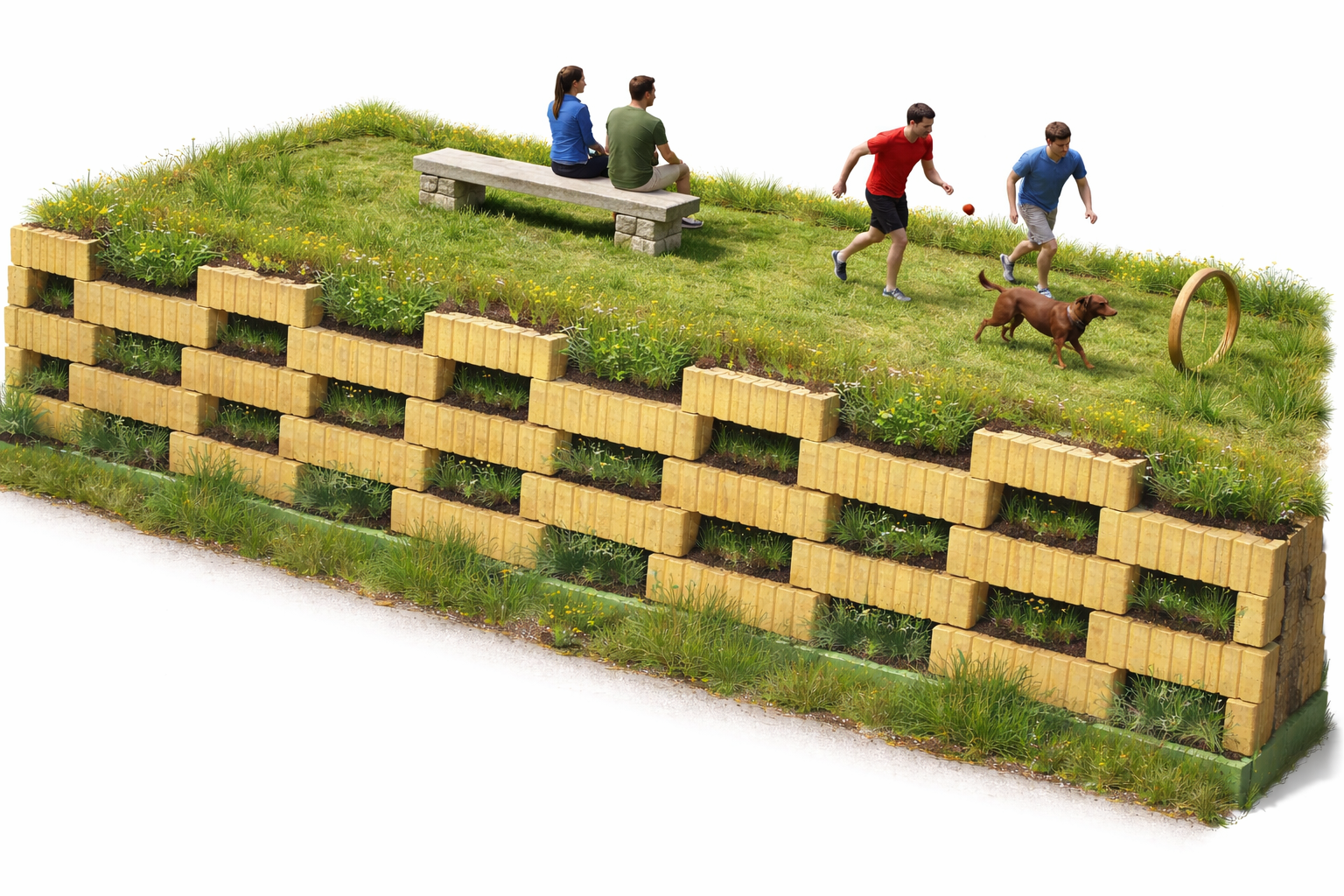

Nel caso in cui si debba intervenire per il contenimento di terre con spinte ridotte – come nel caso di giardini, piccole scarpate o pareti di modesta rilevanza strutturale – è possibile utilizzare il blocco in calcestruzzo armato New Junior anche senza l'impiego di tiranti in acciaio o geogriglie, purchè le condizioni geotecniche lo consentano. Elemento fondamentale è garantire un'adeguata drenanza posteriore: nella parte retrostante il muro deve essere posizionata una fascia di materiale drenante (ghiaia o pietrisco) dotata di tubo microforato, preferibilmente con calza filtrante, al fine di ridurre le pressioni idrostatiche e migliorare la stabilità dell'opera.
Privati – Imprese
Materiale informativo e richieste rapide
Professionisti
Documentazione tecnica e file professionali
Guarda e utilizza la POSA 3D direttamente dalla pagina
La procedura interattiva mostra la sequenza di posa del sistema New Junior: trave in c.a. da 5,00 m, riempimenti, blocchi del primo e secondo corso, scavi per i semi-tubi, tiranti, compattazioni e rullamenti. Puoi eseguirla passo-passo oppure avviare l'intera sequenza automatica.
La procedura standard è sempre disponibile. Per un montaggio creato sulla geometria specifica della tua opera puoi utilizzare anche il Viewer personalizzato tramite file .json.
