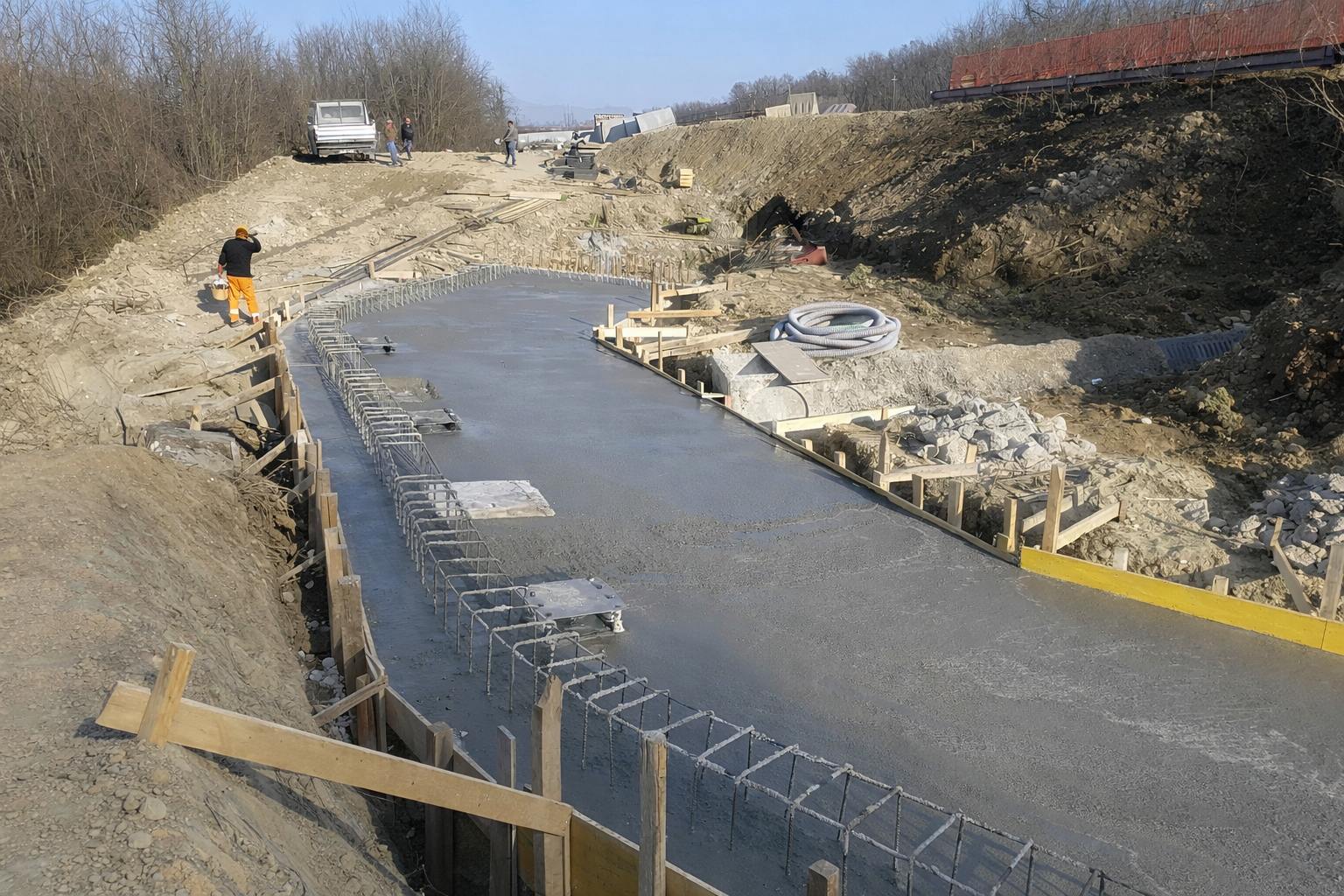

Fase di realizzazione basamento con cordolo anteriore a protezione dei primi due corsi,
in quanto a una decina di metri è presente un canale irriguo.
Come si può notare, il muro di sottoscarpa è realizzato ad anfiteatro (doppio angolo).

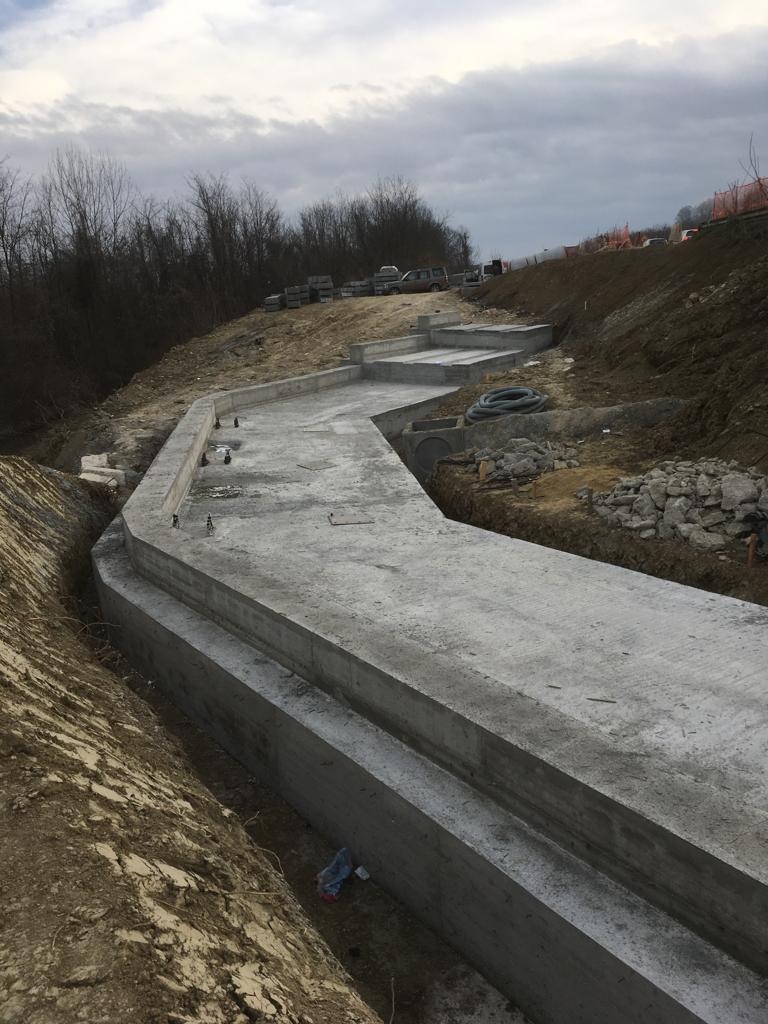

Basamento privo di casserature e pronto per l'inizio del montaggio.

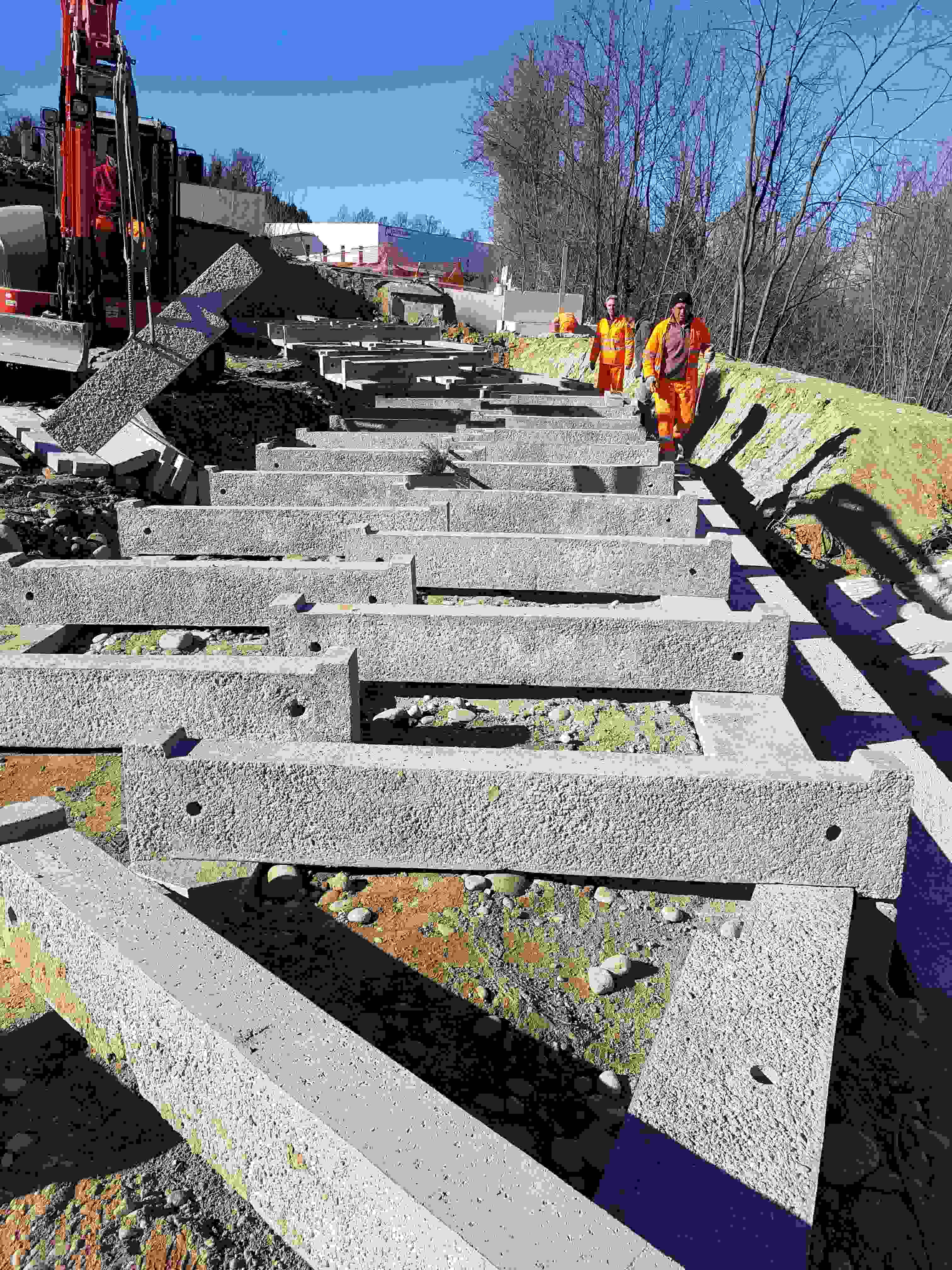

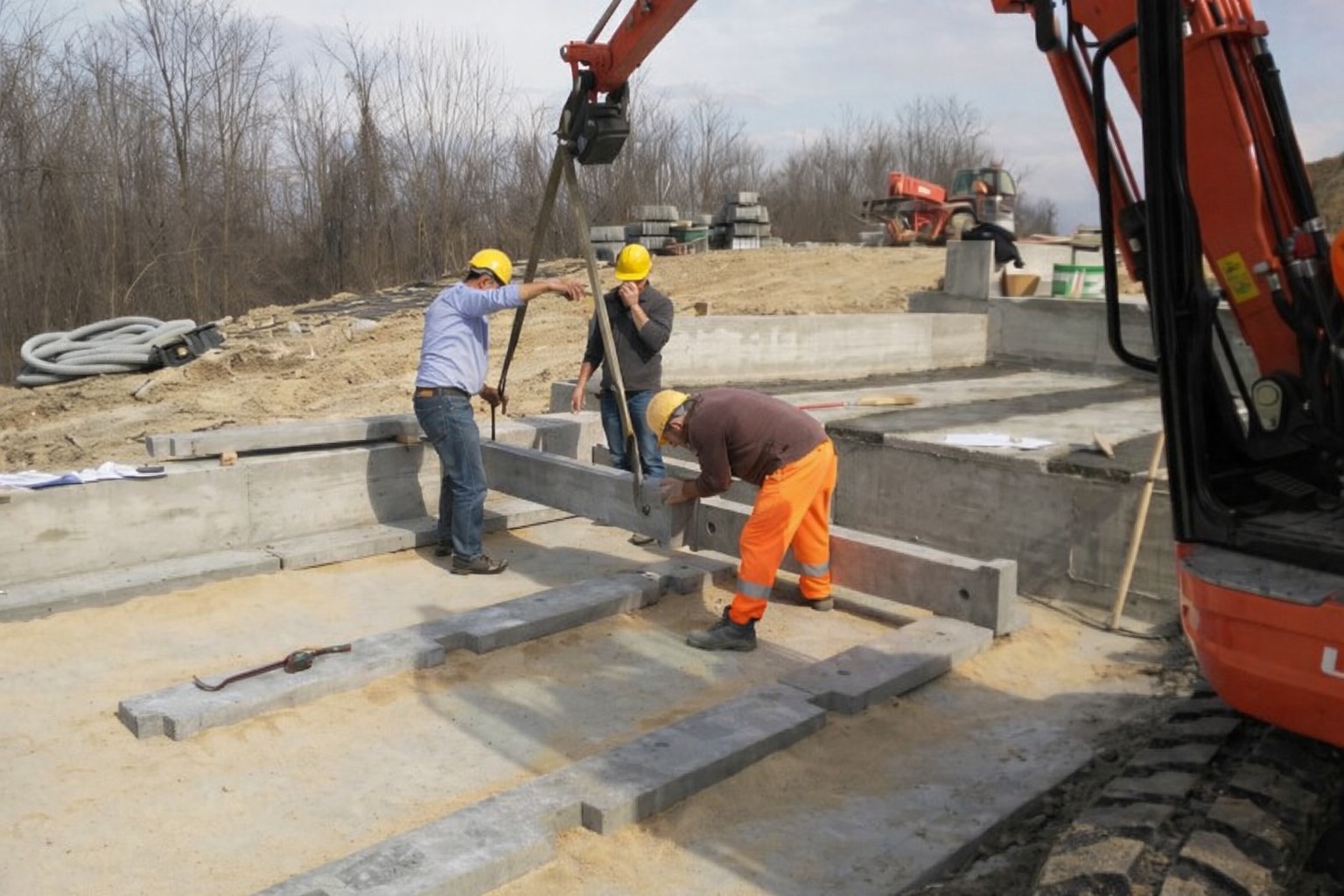

Fase di montaggio dei primi elementi di base.
Si può notare il posizionamento dei primi elementi longitudinali direttamente sulla fondazione (TT280 e T250).
Gli operatori sono in fase di posizionamento degli elementi trasversali (gabbia anteriore e gabbia posteriore).

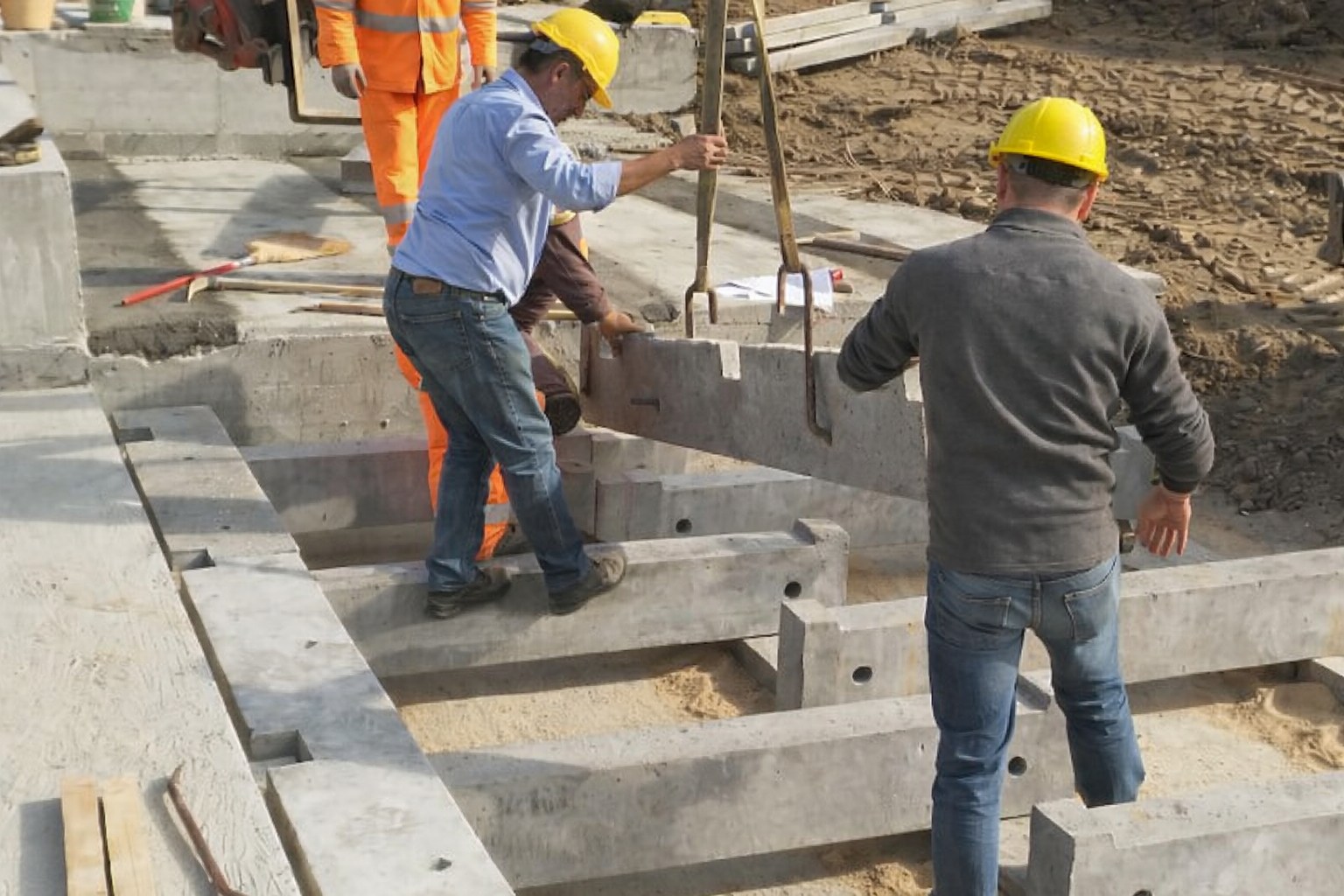

Particolare sistema di aggancio sia per il sollevamento che per il posizionamento
degli elementi prefabbricati mediante due ganci con angolature ben definite,
posizionati all'interno dei fori passanti presenti nei prefabbricati.

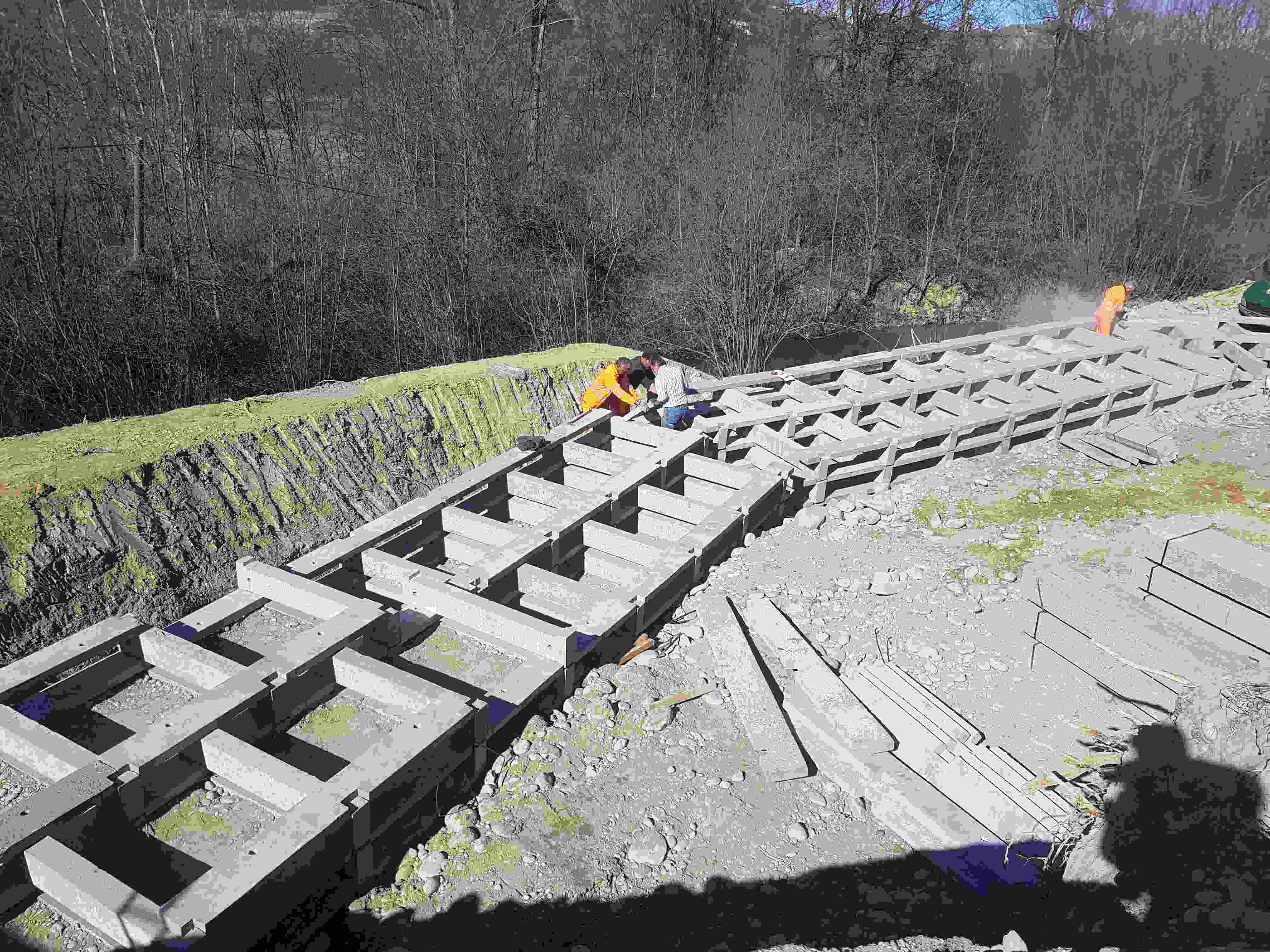

Fase di montaggio cella doppia
Vista della fase di montaggio della cella doppia. Sono visibili gli elementi angolari già posizionati,
ottenuti mediante taglio in cantiere degli elementi standard tramite utilizzo di flessibile.
Il riempimento delle celle dovrà avvenire ogni due corsi installati, in modo da limitare
le sollecitazioni sui manufatti e consentire la corretta compattazione stratificata del materiale,
secondo le prescrizioni esecutive.

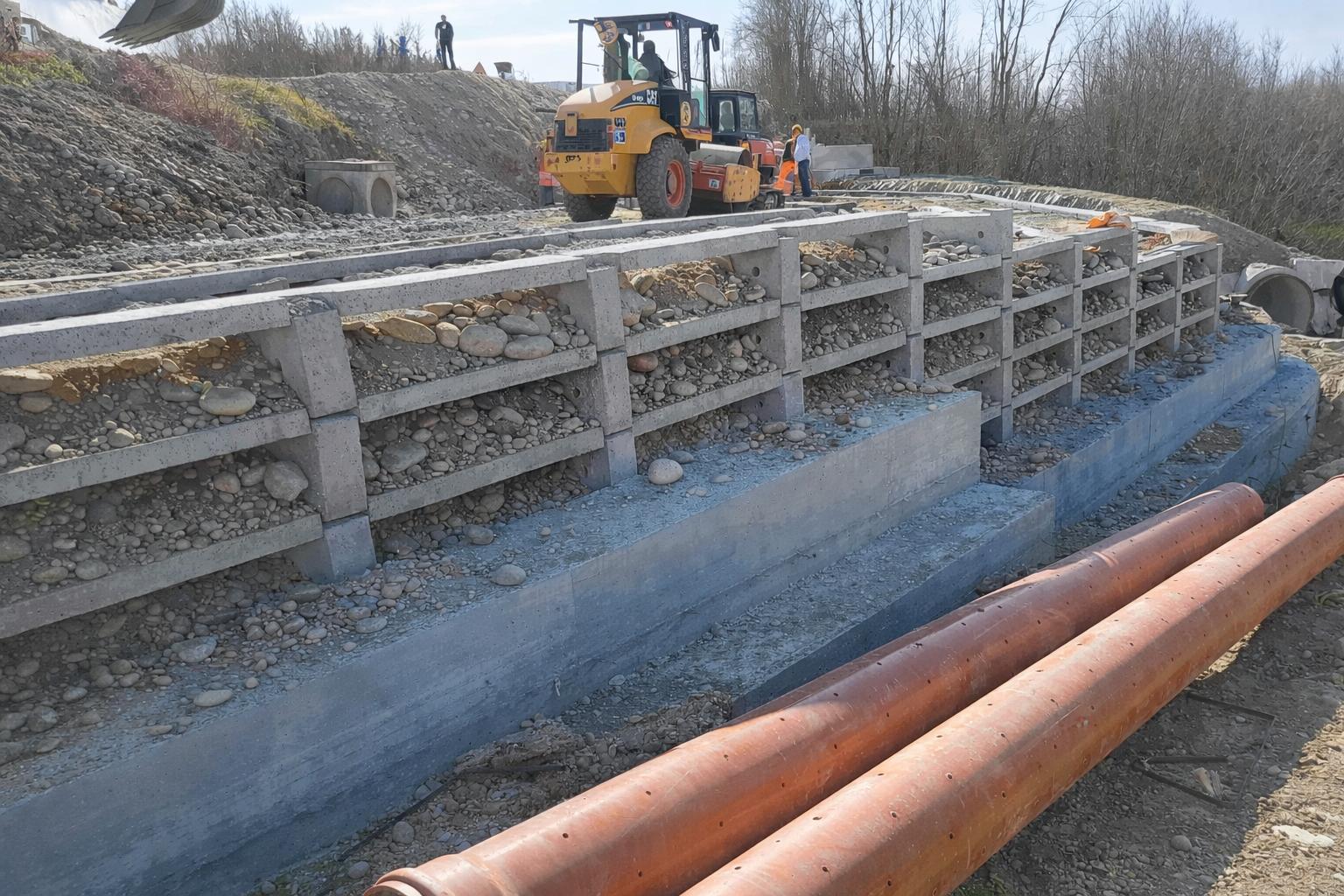

Vista prospettica di quota fronte muro già realizzato e fase di compattazione del materiale
a tergo muro e all'interno delle gabbie create.

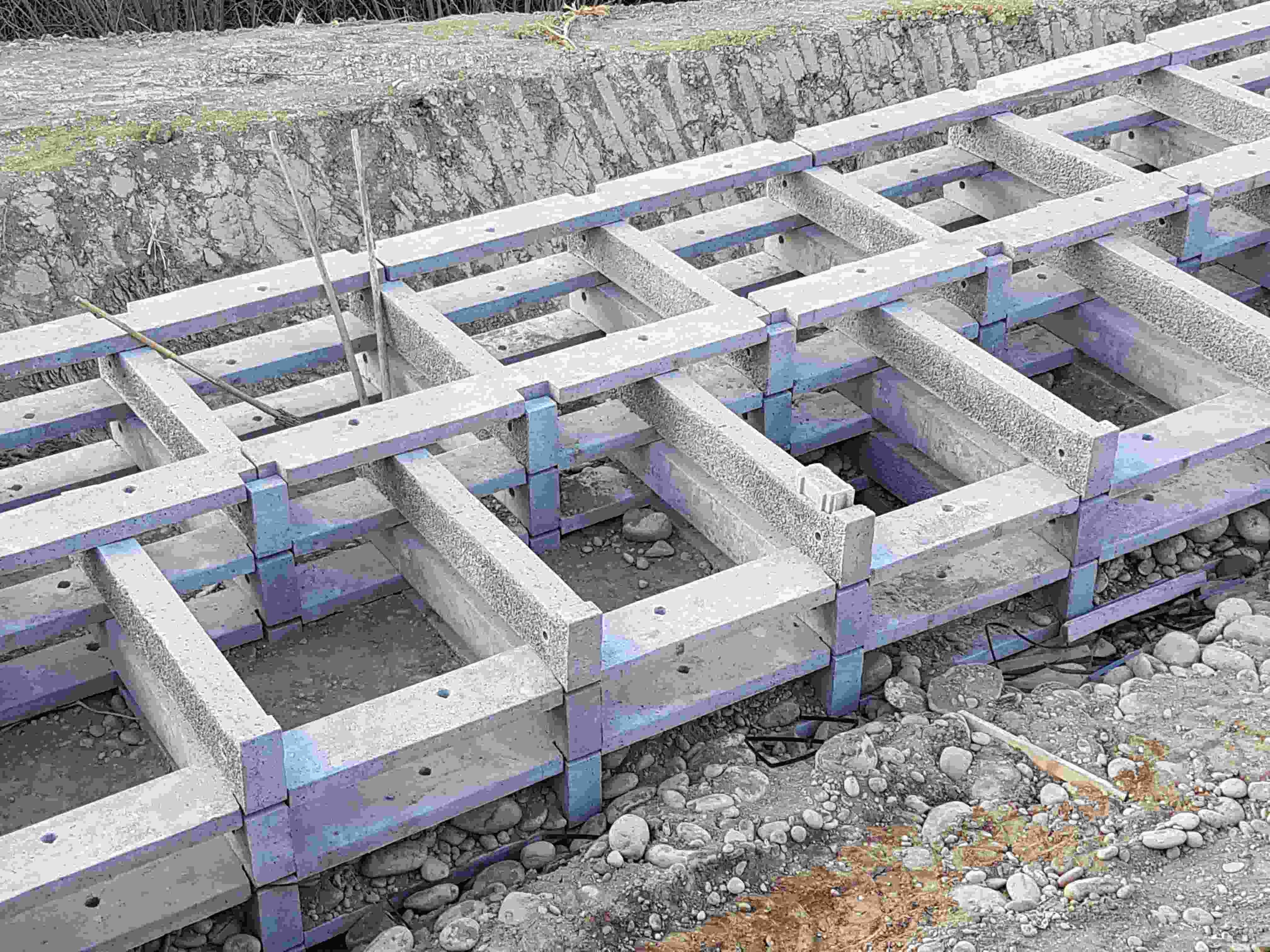

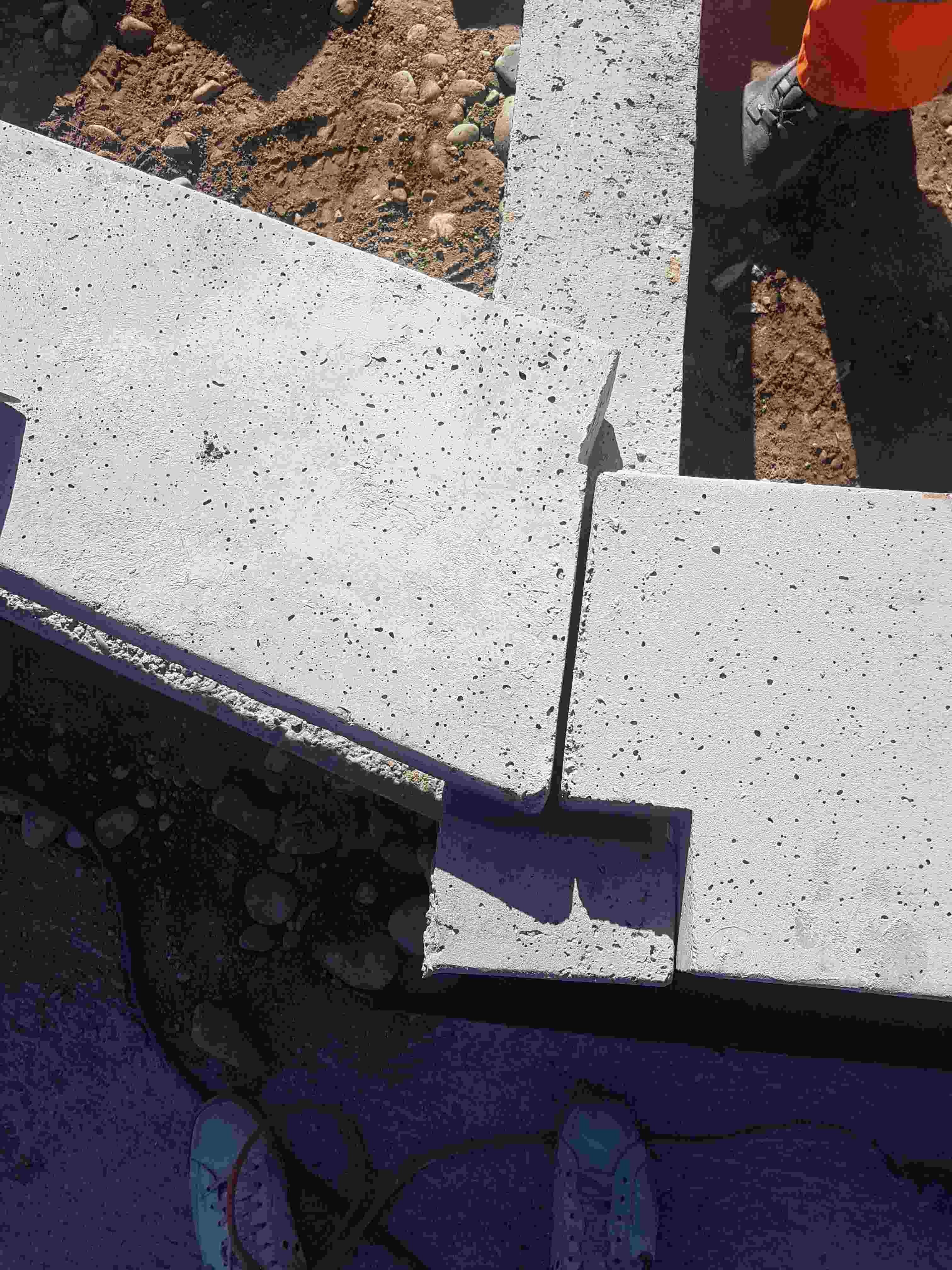

Particolare del taglio eseguito in cantiere sugli elementi longitudinali anteriori (T250),
necessario per consentire l'adattamento geometrico e la formazione dell'angolo previsto dal progetto.

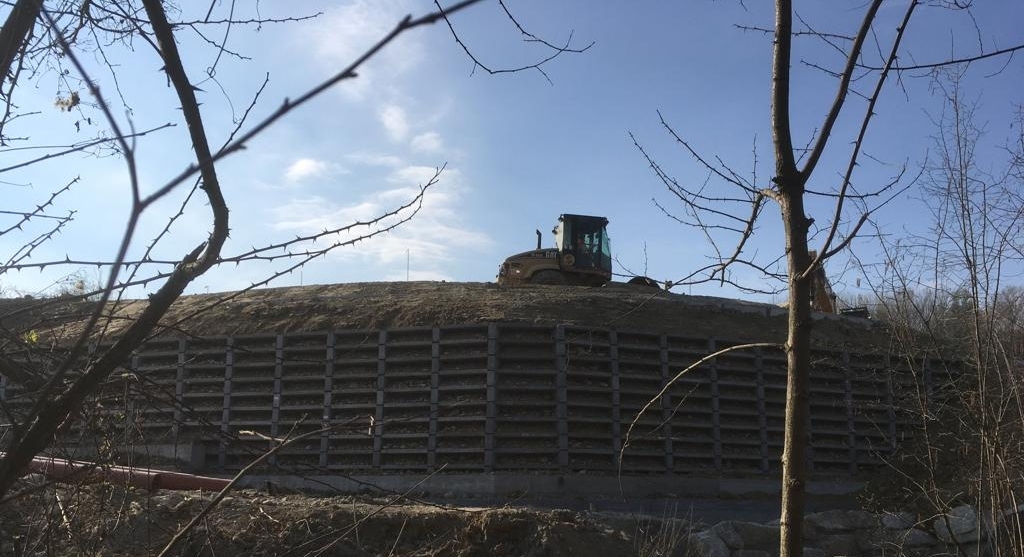

Muro ultimato. Vista prospettica da valle.
Muro ultimato. Vista prospettica da valle.

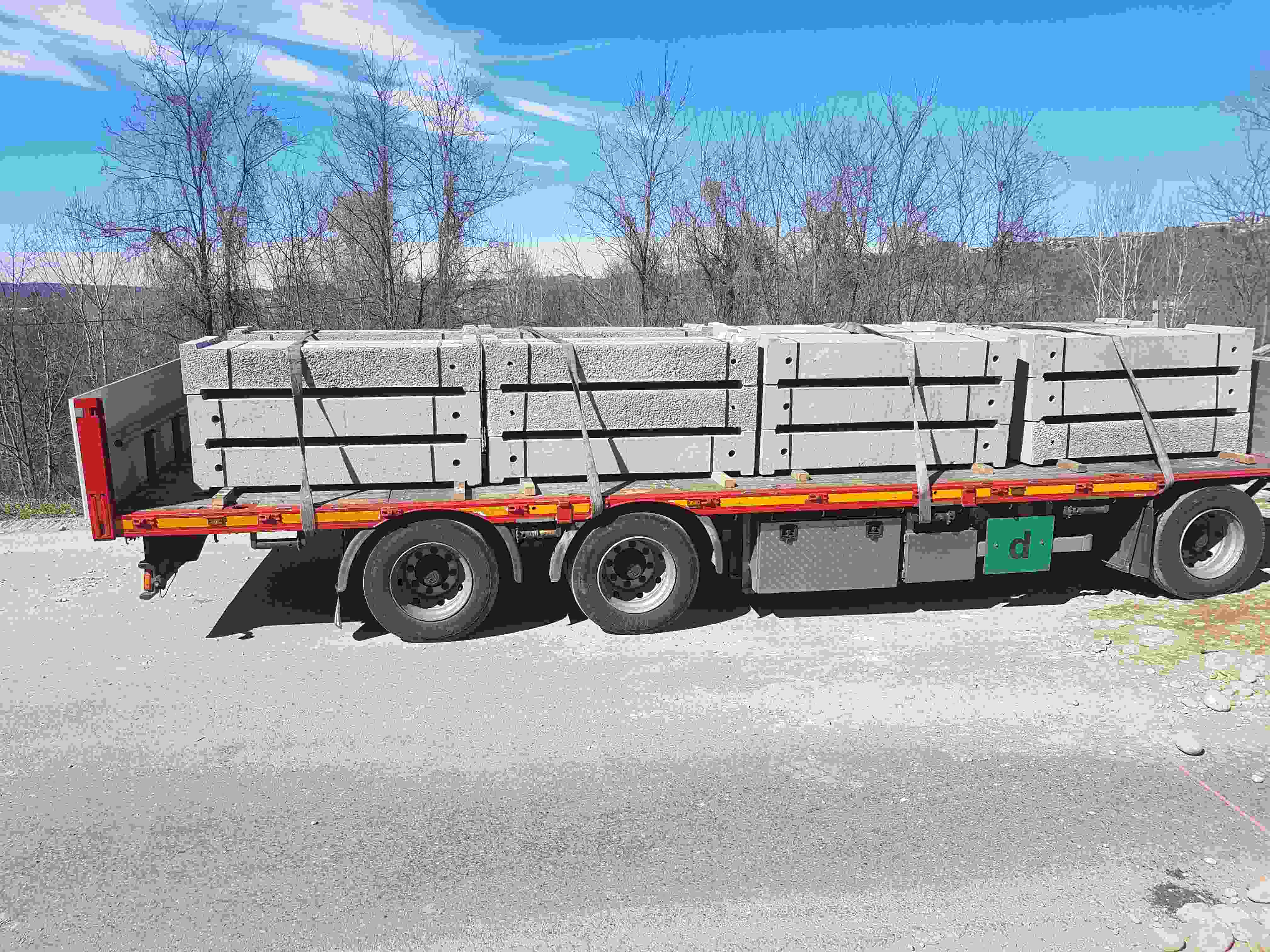

Esempio di carico dei manufatti sull'autotreno/motrice.
Muro ultimato. Vista prospettica da valle.
